弱电工程门禁电源选型及安装接线维护

门禁作为弱电系统中安防子系统，我们经常碰到，而且几乎所有的大项目中都会有这个系统，因为涉及到人员管理的都会配置门禁系统，门禁系统中有一个很重要的设备，那就是门禁电源，它到底有什么作用？该如何选择呢？今天聊聊

虽然门禁控制器是门禁系统的核心部分，但是要保证整个系统的稳定性，电源也是一个不可忽视的环节。

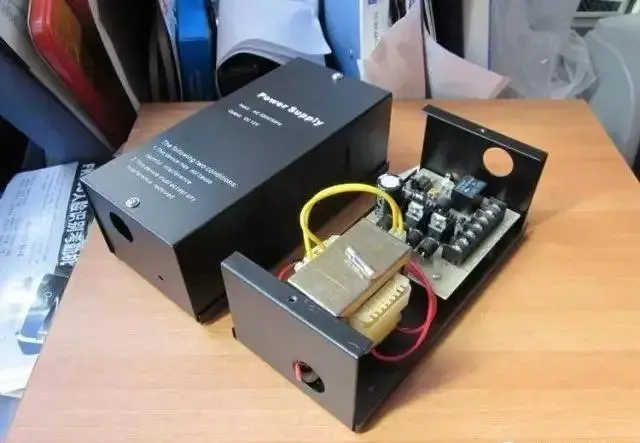

线性电源的优点：性能稳定，没有高频纹波等干扰。

线性电源的缺点：发热、能源利用率低。没有超大功率的电源供选择。

开关电源的优点：便于使用大功率的电源集中供电，在原材料等不断涨价的时候，显示出更好的性价比。体积小重量轻。可供选择的品牌和型号多。

开关电源的缺点：如果电源质量不好，高频纹波不好控制，对于一些抗干扰能力差的门禁控制器，容易引起门禁控制器的死机，造成打不开门的情况。

我的观点和建议：我觉得都可以选择，如果选择开关电源，建议选择有品牌的开关电源和要求控制器抗干扰做得比较好。

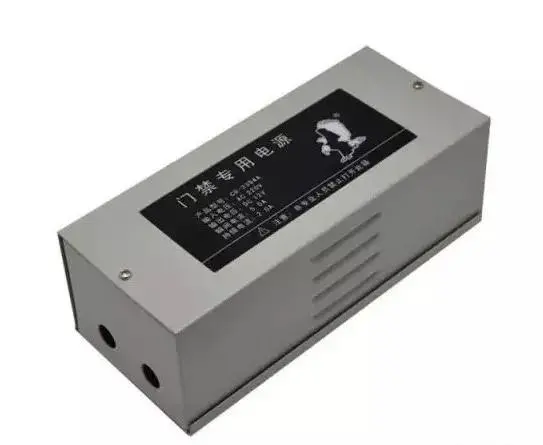

门禁系统绝大部分采用12V直流电源，所以通过电源的额定电流参数可以评估电源的功率。考虑到耐冲击和长时间稳定运行，做出如下建议：

弱电产品精选弱电设计规范小程序

如果选用线性电源，如果一台控制器带4把电插锁来计算，建议选择 标称 5-7A的线性电源。如果选用线性电源，如果一台控制器带1把电插锁来计算，建议选择 标称 3A以上的线性电源。如果选择开关电源，如果一台控制器带4把电插锁来计算，建议选择 标称 4-5A的开关电源。如果选择开关电源，如果一台控制器带1把电插锁来计算，建议选择 标称 3A以上的开关电源。如果一台控制器带8把电插锁或者6把磁力锁，建议选择10A以上开关电源。

电源选择，功率和额定电流越大越好，不会有太大副作用。低了，就会不行。市面上，有很多不负责人的电源厂家，虚标高自己的产品的额定电流和功率，所以，建议大家最好是购买有品牌的电源。

电源是保障整个门禁系统稳定运行的基础，对于电源选择的好坏可以直接决定到工程商在实施项目的时候是否能赚取到尽可能多的利润，同时从电源的选择上面也可以反映出工程商本身对于工程质量的把控能力。

我们在调研整个门禁的宏观市场的时候发现，90%以上的系统故障是因为电源的选择不当引起的，有些故障可能已经影响到了项目的顺利推广。综合看来，因为电源而引发的故障主要表现在如下几个方面：

①使用一段时间后，出现供电不足的故障现象；

②雷雨天之后，出现规模性电源故障；

③天气炎热和寒冷出现电源故障；

④蓄电池经常坏，也没有起到断电维持系统正常运行的能力；

⑤线路短路导致电源被烧坏；

⑥用电高峰期，出现电源供电不足问题。

门禁报警系统中涉及到要供电的设备非常繁多，为保证各设备都能正常稳定运行，电源需要有足够的电量给各设备供电。选购电源时，要特别注意电源的标称值，而且对于实际参数最好实地进行测试，因为市面上有一些价格低廉的门禁电源在实际应用中往往达不到标称值，严重影响了门禁报警系统的正常稳定运行。建议选购电源时选择技术参数达标、质量可靠、信誉好、适用于门禁报警系统的电源厂家。目前有些门禁的厂家，电源是搭配和控制器一起销售的，通常来说这类厂家对于电源选择是考虑了项目的实际应用情况的，对于系统整体的质量也有更好的保障。

测试电源输出功率的简易方法：给电源加上跟电源输出功率相应的负载（如水泥电阻），运行48小时以上，用万用表测量电源的实际输出电压和电流，并与标称值进行对比，以检测加负载后输出的电压是否稳定？发热量是否正常？有条件的最好能实地安装试运行。

产品是否有防雷保护的判断：

①目测电源上是否有保护电路的设计。（此方法适合对电路硬件有研究人士）。

②了解厂家在防雷的技术上面是否有技术的积累，如产品可靠性的实际演示。相关产品的防雷检测报告等等。

温度适应范围在-40度~85度之内，就可以满足要求了。具体的测试方法可以要求厂家配合提供，或者在质保上能在合同条款明确以保证自己的合法权益。

电源的充放电管理功能，主要是避免蓄电池过充而损坏蓄电池，也不会因为过度放电后重新充电，出现因充电电流过大而拉低其他设备的电流供应，造成系统不稳定的情况。

因门禁报警系统硬件设备的多样性，势必会涉及到一个电源给多个设备进行统一供电，此时就要注意选购的电源应有多路输出端独立供电输出，并且要求电源能智能判断输出电流，这样可以解决电源集中一路供电或当电源某一路输出出现故障时不会影响其它路的供电输出，哪怕是一路电源输出直接短路了也不会影响到其他端口的输出。当然，电源也不会因为一个端口短路而被烧坏。

市电电压波动时常发生，或偏高、或偏低。因此电源必须具备适应宽范围内市电电压波动，并且输出的电压能稳定的在12V输出，避免市电电压的波动带来的不稳定供电，影响门禁系统的正常稳定运行。

在实际的项目运用中到底是选择开关电源还是选择线性电源，很多工程商朋友都无从下手，其实只要把握两点就可以了：

①在南方炎热地区的项目，如果选择线性电源，建议不要将线性电源和其他设备放在同一个设备箱中，因为线性电源损耗大，本身发热很厉害，和其他设备在一个设备箱中，如果散热不及时很有可能会引起其他设备的运行不稳定。而如果线性电源配套专用的箱体的话，会带来一些成本上的增加。

②低成本的线性电源一般不带电池充放电管理功能，很容易引起蓄电池的损坏。

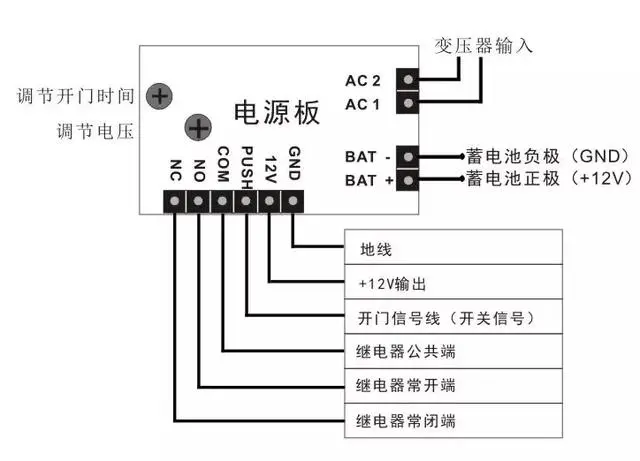

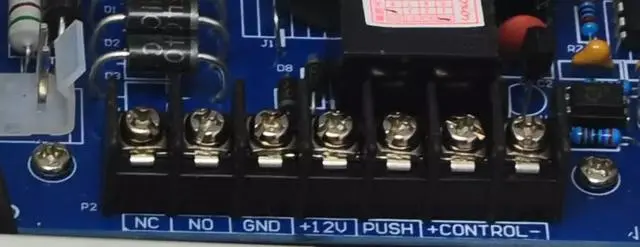

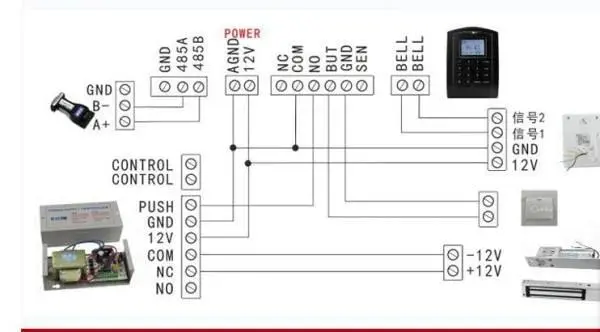

电源输出端GND和开关控制信号输入端push接开门按钮和门禁输出的开门开关信号，注意，这个接口只能接纯粹的开关信号，如果信号有电那麻烦大了，电源的控制部分很可能被烧毁。有时需要几个设备同时控制电锁，只要是纯开关信号是可以直接并接，实现共同控制；电信号控制输入端control+和control-接门禁或者楼宇对讲输出的控制开锁的电信号，如果设备的控制输出是电信号就用这两个端口，电压必须在5-12V之间；

门禁专用电源的常闭型电锁（如磁力锁、常规电插锁、通电上锁型阴极锁等）控制输出端NC接常闭型电锁的正极（红线），电锁的负极（黑线）接在门禁专用电源的GND上；门禁专用电源常开型电锁（如电控锁、通电开锁型的阴极锁等）控制输出端NO接常开型电锁的正极（红线），电锁的负极（黑线）接在门禁专用电源的GND上。

其中需要特别说明的是电控锁的控制，两根线没有正负之分，只要一根接在NO端子上，一根接在GND上就可以了，接电控锁的时候一定要特别注意，首先要把门禁专用电源和简易型门禁一体机的开门延时调到最小，否则电控锁高达3A的大电流犹如山洪暴发，会将连接的设备烧毁。
